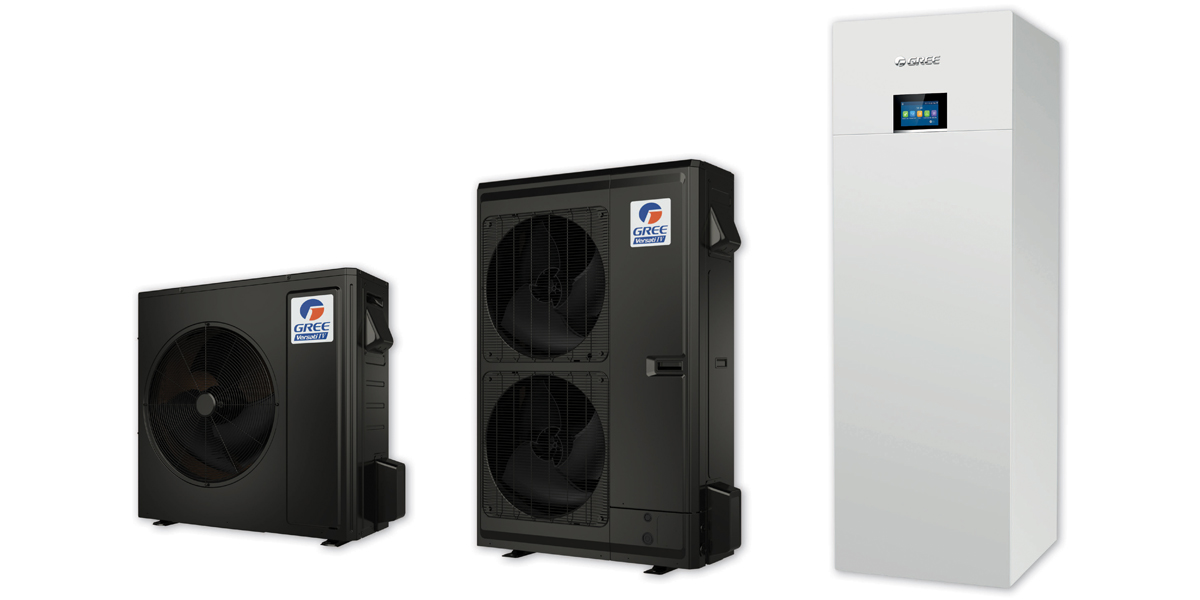

Въздухоохлаждаема термопомпена система разделен тип с DC Inverter компресор Versati IV. Състои се от циркулационна помпа, пластинчат топлообменник, проточен електронагревател, разширителен съд, предпазна арматура и управление
Препоръчителни цени с ДДС
Versati IV GRS-CQ10PdG/NhH3-E (220V) – 6 750.00 €
Versati IV GRS-CQ16PdG/NhH3-E1 (230V) – Очаквайте скоро
Versati IV GRS-CQ16PdG/NhH3-M1 (380V) – Очаквайте скоро
Приложение
Осигурява отопление, охлаждане и битова гореща вода. Възможност за подово охлаждане или отопление, радиаторно отопление, климатизация с вентилаторни конвектори, БГВ
Хладилен агент
R32
Характеристики
- Работна температура в режим на отопление: -30оС до 35оС
- Работна температура в режим на охлаждане: -15оС до 48оС
- Работна температура в режим БГВ : -30оС до 45оС
- Температурен диапазон на водата за отопление: 20оС до 65оС
- Температурен диапазон на водата за охлаждане: 5оС до 25оС
- Температурен диапазон на водата за БГВ: 40оС до 80оС
Проектна спецификация
Въздухоохлаждаема термопомпена система разделен тип с DC Inverter компресор. Вътрешно тяло с циркулационна помпа, пластинчат топлообменник, проточен електронагревател, разширителен съд, предпазна арматура и управление. Минимална работна температура в режим отопление -30оС. Температура на водата за БГВ от 40оС до 80оС. Модел VERSATI IV
Спецификации
| Модел външно тяло GRS-CQ | 10PdG/NhH3-E(O) | 16PdG/NhH3-E1(O) | 16PdG/NhH3-M1(O) | |
| Moдел на вътрешно тяло GRS-CQ | 10PdG/NhH3-E(I) | 16PdG/NhH3-E1(I) | 16PdG/NhH3-M1(I) | |
| Цена (с ДДС) | 6 750.00 € | – | – | |
| V/Ph/Hz | 220-240V/1Ph/50Hz | 220-240V/1Ph/50Hz | 380-400V/3Ph/50Hz | |
| A35W12-7 Охладителна мощност | kW | 8.7 | 13.4 | 13.5 |
| A35W12-7 Електрическа консумация | kW | 2.68 | 5.06 | 5.09 |
| A35W12-7 ЕER | – | 3.25 | 2.65 | 2.65 |
| A35W23-18 Охладителна мощност | kW | 10.2 | 16 | 16 |
| A35W23-18 Електрическа консумация | kW | 2.15 | 3.95 | 4.14 |
| A35W23-18 ЕER | – | 16.21 | 12.62 | 12.28 |
| A7W30-35 Отоплителна мощност | kW | 8.5 | 12.74 | 14.24 |
| A7W30-35 Електр. консумация | kW | 3.27 | 4.98 | 5.57 |
| A7W30-35 COP | – | 2.6 | 2.56 | 2.56 |
| A7W40-45 Отоплителна мощност | kW | 8.4 | 12.48 | 13.95 |
| A7W40-45 Електр. консумация | kW | 4.2 | 6.09 | 6.82 |
| A7W40-45 COP | – | 2 | 2.05 | 2.04 |
| A7W47-55 Отоплителна мощност | kW | 8.15 | 12.36 | 13.81 |
| A7W47-55 Електр. консумация | kW | 5.03 | 7.61 | 8.58 |
| A7W47-55 COP | – | 1.62 | 1.62 | 1.61 |
| Сезонна ефективност – SEER | – | – | – | – |
| Сезонна ефективност – ηs,c | % | – | – | – |
| Сезонна ефективност – SCOP Average 55 | – | – | – | – |
| Сезонна ефективност – ηs,h Average 55 | % | – | – | – |
| Сезонна ефективност – Pdesign Average 55 | kW | – | – | – |
| Минимално сечение на кабел на вътрешно тяло | mm2 | 3х4.0 | 3×6.0 | 3×4.0 |
| Автоматичен предпазител за вътрешно тяло | А | – | – | – |
| Минимално сечение на кабел на външно тяло | mm2 | 3х4.0 | 3×6.0 | 3×2.5 |
| Автоматичен предпазител за външно тяло | А | – | – | – |
| Тип на комуникационен кабел | mm2 | – | – | – |
| Комуникационен кабел в комплекта | m | – | – | – |
| Външно тяло – Размери, W x D x H | mm | 993 x 385 x 960 | 900 x 345 x 1352 | 900 x 345 x 1352 |
| Външно тяло – Тегло | kg | 79 | 110 | 111 |
| Външно тяло – Звуково налягане, SPL | dB(A) | 56 | 58 | 58 |
| Вътрешно тяло – Размери, W x D x H | mm | 600 x 650 x 1800 | 600 x 650 x 1800 | 600 x 650 x 1800 |
| Вътрешно тяло – Тегло | kg | 193 | 193 | 193 |
| Вътрешно тяло – Звуково налягане, SPL | dB(A) | 37 | 37 | 37 |
| Бойлер – Вместимост | L | 190 | 190 | 190 |
| Бойлер – Покритие | enameled | enameled | enameled | |
| Бойлер – Тръбни връзки | 1″M | 1″M | 1″M | |
| Тръбни връзки – Газова фаза | mm | Ø15.87 | Ø15.87 | Ø15.87 |
| Тръбни връзки -Течна фаза | mm | Ø9.52 | Ø9.52 | Ø9.52 |
| Тръбни връзки – Стандартен тръбен път | m | 5 | 5 | 5 |
| Тръбни връзки – Максимален тръбен път | m | 30 | 30 | 30 |
| Тръбни връзки – Максимална денивелация | m | 15 | 15 | 15 |
| Помпа – Тип | inverter | inverter | inverter | |
| Помпа – Макс. свободен напор на изхода и нулев дебит | m | – | – | – |
| Помпа – Дебит при ΔТ=5°С | m3/h | – | – | – |
| Помпа – Свободен напор на изхода при ΔТ=5°С | m | – | – | – |
| Електрически нагревател – Работен режим | Automatic | Automatic | Automatic | |
| Електрически нагревател – Степени | 2 | 2 | 2 | |
| Електрически нагревател – Мощност | kW | 6 | 6 | 6 |
| Разширителен съд | L | 10 | 10 | 10 |
| Минимален воден обем на инсталацията | L/кW | – | – | – |
| Вид хладилен агент | – | R32 | R32 | R32 |
| Количество хладилен агент | kg | 1.75 | 1.84 | 1.84 |
| Дозареждане на хладилен агент | g/m | 50 | 50 | 50 |

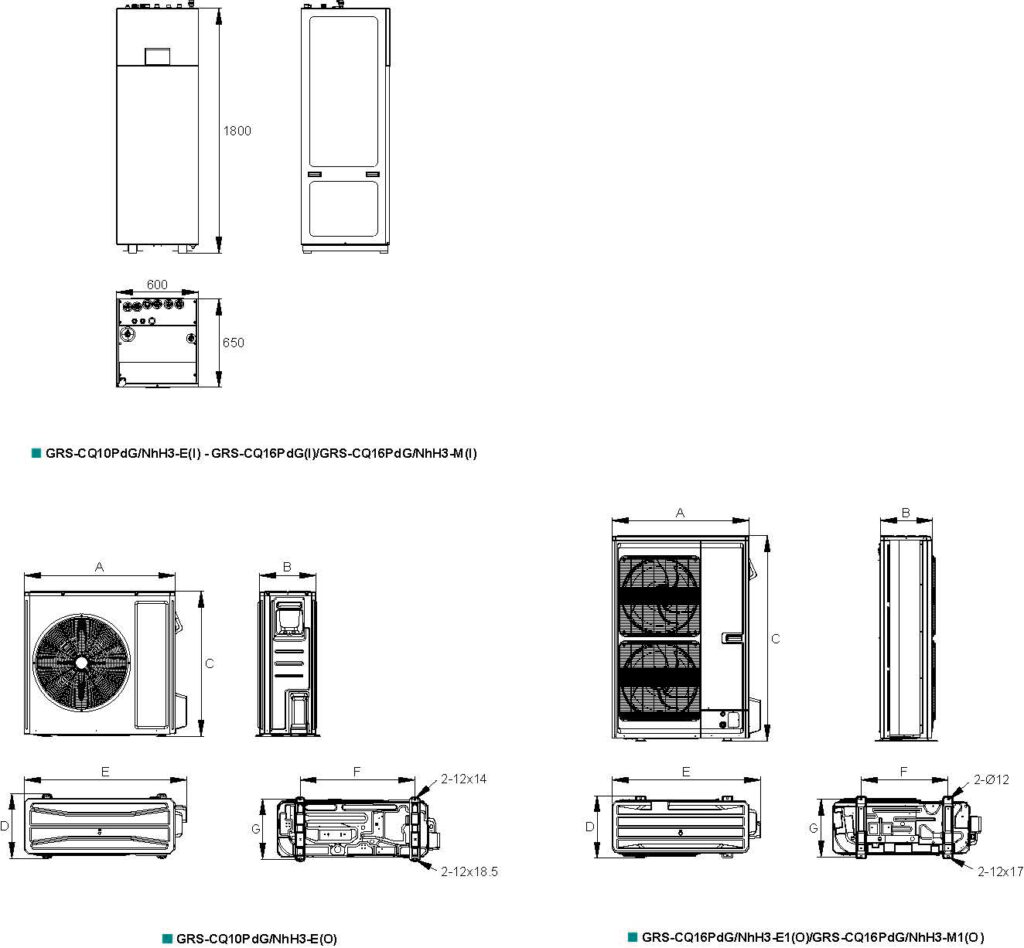

Размери

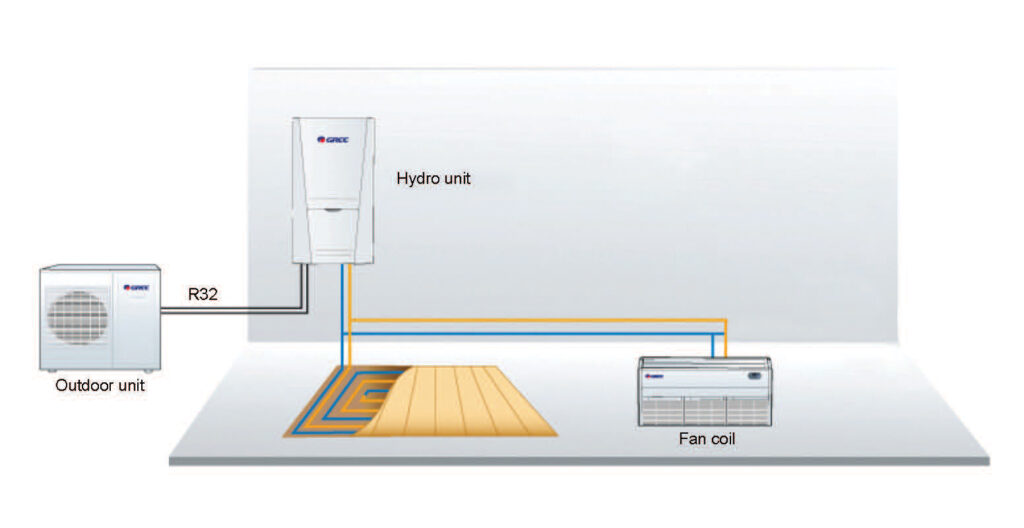

Принципна схема
