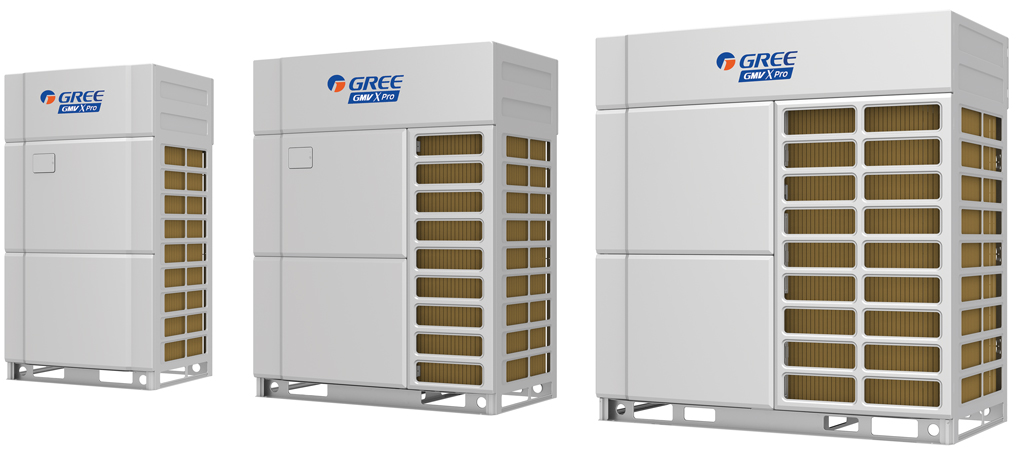

- Модулно външно тяло за VRF система с DC Inverter компресор
Производител
- GREE
Приложение
- Модулните външни тела GREE X PRO са част от съвременните VRF системи, предназначени за ефективна климатизация на сгради с разнообразни изисквания към отоплението и охлаждането. Благодарение на възможността едно външно тяло да обслужва множество вътрешни тела с индивидуално управление, системата осигурява максимален комфорт във всяко помещение
- Използваната VRF технология позволява прецизен контрол на температурата, висока енергийна ефективност и оптимизирани експлоатационни разходи. Системите се отличават с ниски нива на шум, гъвкавост при проектирането и монтажа, както и с възможност за изграждане на мащабни климатични инсталации.
- Със своята надеждност, модулна конструкция и възможност за лесно адаптиране към различни проекти, VRF системите GREE X PRO са отлично решение за офис сгради, хотели, търговски центрове, болници, учебни заведения, жилищни комплекси и други обекти, където комфортът, енергийната ефективност и надеждната работа са от съществено значение
Предимства
- Сертифицирани от Eurovent
- Разширен работен температурен диапазон:
- Охлаждане: -15~+55⁰С
- Отопление: -30~+27⁰С
- Единични модули с охладителна мощност от 22.4 до 85.0kW
- Единични модули с отоплителна мощност от 25.0 до 95.0kW
- Максимална охладителна мощности при модулно подвързване до 340kW
- Максимална отоплителна мощности при модулно подвързване до 380kW
- Усъвършенстваната EVI технология, благодарение, на която системата постига до 10% по-висока енергийна ефективност в режим на охлаждане и до 30% по-голяма отоплителна мощност при ниски външни температури
- Използване на компресори с по-голям работен обем, благодарение на което се постига същата мощност с по-малък брой компресори. Резултатът е по-висока сезонна ефективност, по-ниски експлоатационни разходи и повишена надеждност на системата при всякакви работни условия
- Оптимизираната конструкция площта на топлообмен се увеличава с 15%, което подобрява ефективността на топлообмена и допринася за по-висока енергийна ефективност на системата
Хладилен агент
R410A
Характеристики
- Външното тяло е компресорно-кондензаторен агрегат, оборудван с инверторен компресор с технология Enhanced Vapor Injection (EVI), топлообменник с G-Образна форма изграден от медни тръби с диаметър от Ø7mm за по-висока ефективност, с хидрофилно покритие тип – Gold fin за защита от корозия (особенно важно за крайморските райони), безчеткови вентилатори и двоен EEV контрол за по-прецизно регулиране на дебита на хладилния агент до изпарителя.
Подходящи външни тела
- За високо-стенен монтаж
- За подово-таванен монтаж
- За канален монтаж
- Касетъчен тип
- Конзолен тип
- Колонен тип
- Канално тяло за 100% пресен въздух
- Рекуперативен блок със секция на директно изпарение
Спецификации
| GMV-224WM/X-X | GMV-280WM/X-X | GMV-335WM/X-X | GMV-400WM/X-X | GMV-450WM/X-X | GMV-504WM/X-X | GMV-560WM/X-X | GMV-615WM/X-X | GMV-680WM/X-X | GMV-730WM/X-X | GMV-785WM/X-X | GMV-850WM/X-X | |
| Продуктов код | CN851W4860 | CN851W4880 | CN851W4890 | CN851W4870 | CN851W4910 | CN851W4920 | CN851W4900 | CN851W4850 | CN851W4780 | CN851W4800 | CN851W4790 | CN851W4660 |
| Гама на мощност [HP] | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 |
| Номинална Охладителна мощност [kW] | 22.4 | 28.0 | 33.5 | 40.0 | 45.0 | 50.4 | 56.0 | 61.5 | 67.0 | 73.0 | 78.5 | 85.0 |
| Макс. Охладителна мощност [kW] | 22.4 | 28.0 | 33.5 | 40.0 | 45.0 | 50.4 | 56.0 | 61.5 | 68.0 | 73.0 | 78.5 | 85.0 |
| Номинална Отоплителна мощност [kW] | 22.4 | 28.0 | 33.5 | 40.0 | 45.0 | 50.4 | 56.0 | 61.5 | 67.0 | 73.0 | 78.5 | 85.0 |
| Макс. Отоплителна мощност [kW] | 25.0 | 31.5 | 37.5 | 45.0 | 50.0 | 56.5 | 63.0 | 69.0 | 76.5 | 82.5 | 87.5 | 95.0 |
| SEER - Канален монтаж | 7.49 | 7.21 | 7.15 | 7.36 | 7.27 | 7.10 | 6.87 | 6.72 | 6.45 | 6.60 | 6.48 | 6.40 |
| SEER - Касета | 8.05 | 7.59 | 7.19 | 7.71 | 7.29 | 7.22 | 6.88 | 6.64 | 6.14 | 6.51 | 6.30 | 6.15 |
| SCOP Канален монтаж | 4.62 | 4.60 | 4.57 | 4.55 | 4.76 | 4.66 | 4.26 | 4.38 | 4.20 | 4.15 | 4.17 | 4.28 |
| SCOP Касета | 4.50 | 4.76 | 4.40 | 4.37 | 4.48 | 4.31 | 4.06 | 4.09 | 4.12 | 4.28 | 4.28 | 4.28 |
| Захранване [V/Ph/Hz] | 380-415V 3N 50/60Hz | 380-415V 3N 50/60Hz | 380-415V 3N 50/60Hz | 380-415V 3N 50/60Hz | 380-415V 3N 50/60Hz | 380-415V 3N 50/60Hz | 380-415V 3N 50/60Hz | 380-415V 3N 50/60Hz | 380-415V 3N 50/60Hz | 380-415V 3N 50/60Hz | 380-415V 3N 50/60Hz | 380-415V 3N 50/60Hz |
| Комуникационен кабел [mm2] | 2х0.75 - екраниран кабел с усукани жила | |||||||||||
| Номинален ток / Макс. ток на предпазител [A] | 27.0/32.0 | 27.5/32.0 | 28.0/32.0 | 38.0/40.0 | 38.5/40.0 | 38.5/40.0 | 39.3/40.0 | 46.1/50.0 | 49/50.0 | 57.2/63.0 | 57.2/63.0 | 57.2/63.0 |
| Захранващ кабел [mm2] | 5x4.0 | 5x4.0 | 5x4.0 | 5x6.0 | 5x6.0 | 5x6.0 | 5x6.0 | 5x10.0 | 5x10.0 | 5x16.0 | 5x16.0 | 5x16.0 |
| Влагоустийчивост | IPX4 | |||||||||||
| Макс. брой на свързани вътрешни тела | 16 | 20 | 24 | 28 | 30 | 35 | 39 | 42 | 45 | 48 | 52 | 58 |
| Шумово ниво (охлаждане) [dB(A)] | 56 | 57 | 58 | 59 | 60 | 61 | 62 | 63 | 64 | 66 | 66 | 66 |
| Хладилен агент [kg] | 5.5 | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.8 | 8.3 | 11.0 | 11.0 | 11.0 |
| Свързващи тръби - Течна фаза [mm] | Ø9.52 | Ø9.52 | Ø12.7 | Ø12.7 | Ø12.7 | Ø15.9 | Ø15.9 | Ø15.9 | Ø15.9 | Ø19.05 | Ø19.05 | Ø19.05 |
| Свързващи тръби - Газова фаза [mm] | Ø19.05 | Ø22.2 | Ø25.4 | Ø25.4 | Ø28.6 | Ø28.6 | Ø28.6 | Ø28.6 | Ø28.6 | Ø31.80 | Ø31.80 | Ø31.80 |
| Въздушен дебит [m3/h] | 9750 | 10500 | 11100 | 13500 | 15400 | 16000 | 16500 | 16500 | 18350 | 26000 | 26000 | 26000 |
| Разполагаем статичен напор [Pa] | 0~110 | 0~110 | 0~110 | 0~110 | 0~110 | 0~110 | 0~110 | 0~110 | 0~110 | 0~50 | 0~50 | 0~50 |
| Размери (W x D x H) [mm] | 930×775×1690 | 930×775×1690 | 930×775×1690 | 1340×775×1690 | 1340×775×1690 | 1340×775×1690 | 1340×775×1690 | 1340×775×1690 | 1340×775×1690 | 1760×835×1795 | 1760×835×1795 | 1760×835×1795 |
| Тегло [kg] | 210 | 210 | 210 | 285 | 285 | 285 | 340 | 340 | 355 | 425 | 425 | 425 |
| Модел | Модел | Описание |
| Централен контролер | CE54-24/F(C) | Централен контролер, управляващ до 32 вътрешни тела. |
| CE52-24/F（C） | Централен контролер, управляващ до 256 вътрешни тела. | |
| CE58-00/EF(CM) | Touch-screen централен контролер с Wifi, управляващ до 256 вътрешни тела. | |
| Софтуер за дистанционен мониторинг | FE30-24/DF(B) | Софтуер за дистанционен мониторинг |
| GATE-WAY за дистанционен мониторинг | ME20-24/D1(T) | Контролер за достанционен мониторинг и отчитане на енергия |
| ME30-24/D1(BM) | Gateway с възможност за управление до 255 вътрешни тела по протоколи: Modbus/BACnet | |
| ME30-24/E6(M) | Gateway с възможност за управление до 128 вътрешни тела от 16 хладилни системи по протоколи: Modbus |

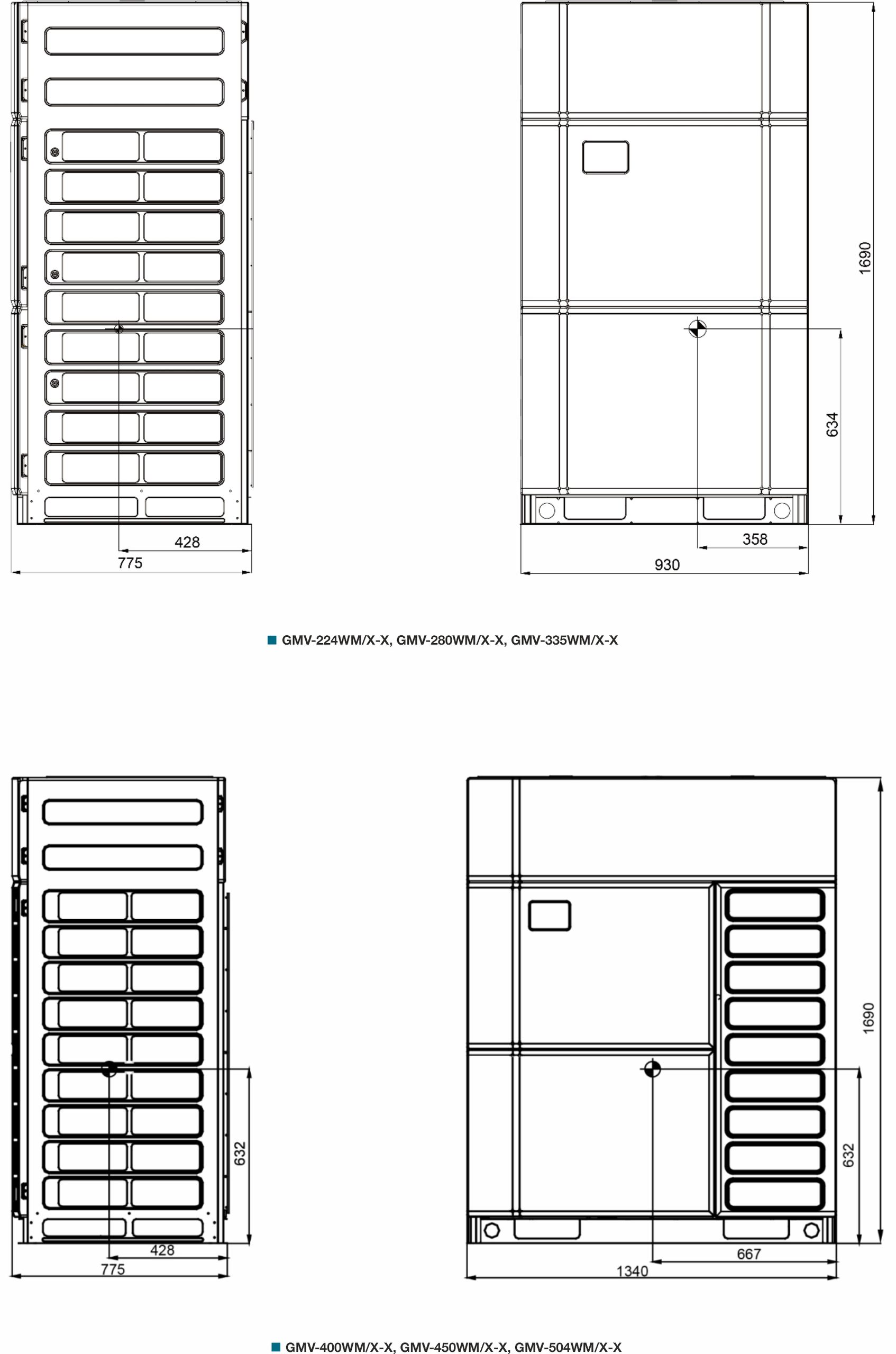

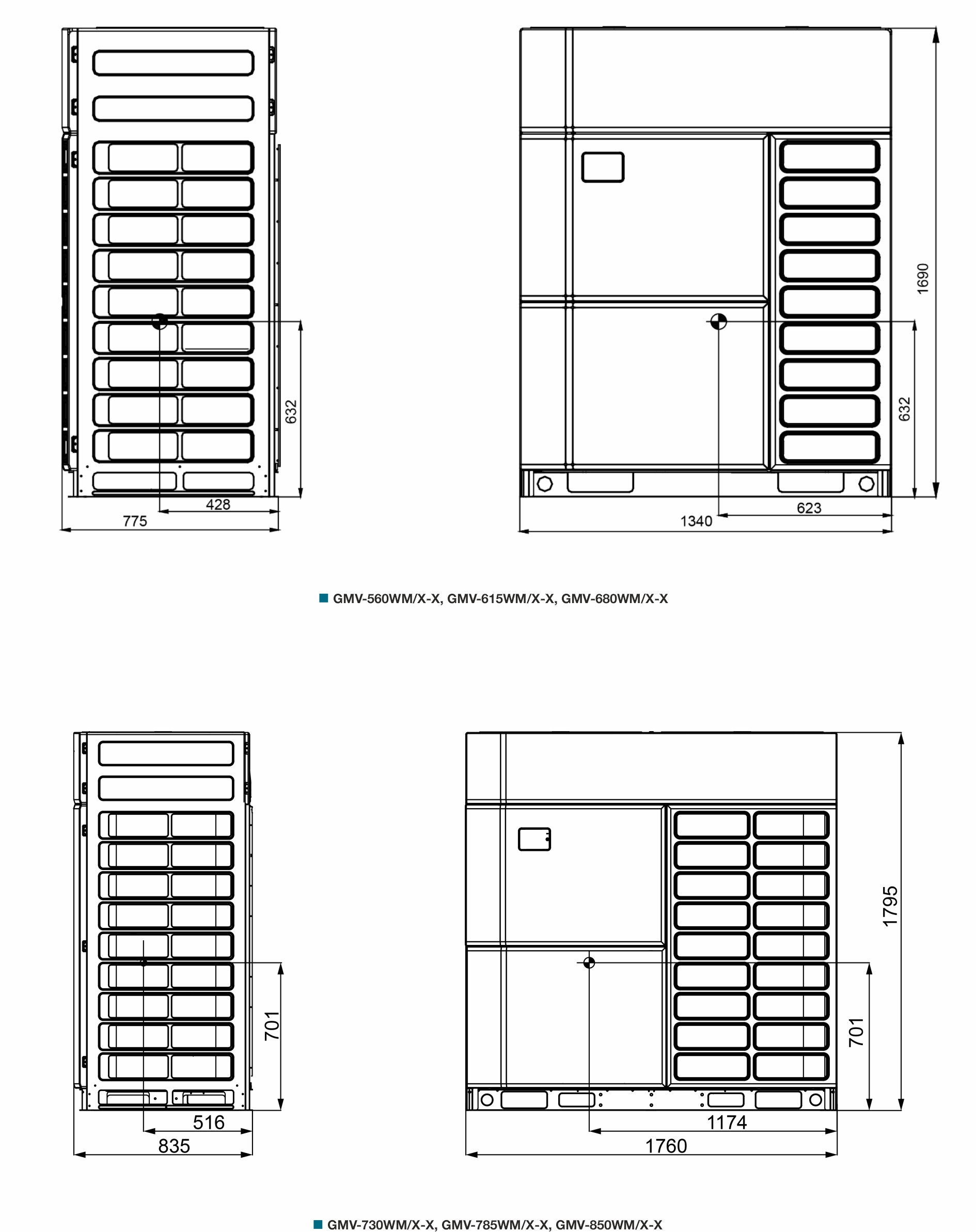

Размери
Работни условия
| Работни условия | Работни граници | ||||
| На открито | На закрито | Външни условия | |||
| DB температура (°C) | WB температура (°C) | DB температура (°C) | WB температура (°C) | DB температура (°C) | |
| Охлаждане | 35 | - | 27 | 19 | -15 ~ +55 |
| Отопление | 7 | 6 | 20 | - | -30 ~ +27 |
Комбинации
| GMV-224WM/X-X | GMV-280WM/X-X | GMV-335WM/X-X | GMV-400WM/X-X | GMV-450WM/X-X | GMV-504WM/X-X | GMV-560WM/X-X | GMV-615WM/X-X | GMV-680WM/X-X | GMV-730WM/X-X | GMV-785WM/X-X | GMV-850WM/X-X | |
| GMV-224WM/X-X | 1 | - | - | - | - | - | - | - | - | - | - | - |
| GMV-280WM/X-X | - | 1 | - | - | - | - | - | - | - | - | - | - |
| GMV-335WM/X-X | - | - | 1 | - | - | - | - | - | - | - | - | - |
| GMV-400WM/X-X | - | - | - | 1 | - | - | - | - | - | - | - | - |
| GMV-450WM/X-X | - | - | - | - | 1 | - | - | - | - | - | - | - |
| GMV-504WM/X-X | - | - | - | - | - | 1 | - | - | - | - | - | - |
| GMV-560WM/X-X | - | - | - | - | - | - | 1 | - | - | - | - | |
| GMV-615WM/X-X | - | - | - | - | - | - | - | 1 | - | - | - | - |
| GMV-680WM/X-X | - | - | - | - | - | - | - | - | 1 | - | - | |
| GMV-730WM/X-X | - | - | - | - | - | - | - | - | - | 1 | - | - |
| GMV-785WM/X-X | - | - | - | - | - | - | - | - | - | - | 1 | - |
| GMV-850WM/X-X | - | - | - | - | - | - | - | - | - | - | - | 1 |
| GMV-895WM/X-X | - | - | 1 | - | - | - | 1 | - | - | - | - | - |
| GMV-950WM/X-X | - | - | 1 | - | - | - | - | 1 | - | - | - | - |
| GMV-1008WM/X-X | - | - | - | - | - | 1 + 1 | - | - | - | - | - | - |
| GMV-1064WM/X-X | - | - | - | - | - | 1 | 1 | - | - | - | - | - |
| GMV-1130WM/X-X | - | - | - | 1 | - | - | - | - | - | 1 | - | - |
| GMV-1184WM/X-X | - | - | - | - | - | 1 | - | - | 1 | - | - | - |
| GMV-1230WM/X-X | - | - | - | - | - | - | - | 2 | - | - | - | - |
| GMV-1289WM/X-X | - | - | - | - | - | 1 | - | - | - | - | 1 | - |
| GMV-1354WM/X-X | - | - | - | - | - | 1 | - | - | - | - | - | 1 |
| GMV-1400WM/X-X | - | - | - | - | - | - | - | 1 | - | - | 1 | - |
| GMV-1465WM/X-X | - | - | - | - | - | - | - | 1 | - | - | - | 1 |
| GMV-1530WM/X-X | - | - | - | - | - | - | - | - | 1 | - | - | 1 |
| GMV-1570WM/X-X | - | - | - | - | - | - | - | - | - | - | 2 | - |
| GMV-1635WM/X-X | - | - | - | - | - | - | - | - | - | - | 1 | 1 |
| GMV-1700WM/X-X | - | - | - | - | - | - | - | - | - | - | - | 2 |
| GMV-1734WM/X-X | - | - | - | - | - | 1 | - | 2 | - | - | - | - |
| GMV-1800WM/X-X | - | - | 1 | - | - | - | - | 1 | - | - | - | 1 |
| GMV-1858WM/X-X | - | - | - | - | - | 2 | - | - | - | - | - | 1 |
| GMV-1904WM/X-X | - | - | - | - | - | 1 | - | 1 | - | - | 1 | - |
| GMV-1969WM/X-X | - | - | - | - | - | 1 | - | 1 | - | - | - | 1 |
| GMV-2034WM/X-X | - | - | - | - | - | 1 | - | - | 1 | - | - | 1 |
| GMV-2084WM/X-X | - | - | - | - | - | 1 | - | - | - | 1 | - | 1 |
| GMV-2139WM/X-X | - | - | - | - | - | 1 | - | - | - | - | 1 | 1 |
| GMV-2204WM/X-X | - | - | - | - | - | 1 | - | - | - | - | - | 2 |
| GMV-2250WM/X-X | - | - | - | - | - | - | - | 1 | - | - | 1 | 1 |
| GMV-2315WM/X-X | - | - | - | - | - | - | - | 1 | - | - | - | 2 |
| GMV-2380WM/X-X | - | - | - | - | - | - | - | - | 1 | - | - | 2 |
| GMV-2420WM/X-X | - | - | - | - | - | - | - | - | - | - | 2 | 1 |
| GMV-2485WM/X-X | - | - | - | - | - | - | - | - | - | - | 1 | 2 |
| GMV-2550WM/X-X | - | - | - | - | - | - | - | - | - | - | - | 3 |
| GMV-2585WM/X-X | - | - | 1 | - | - | - | - | 1 | - | - | 1 | 1 |
| GMV-2643WM/X-X | - | - | - | - | - | 2 | - | - | - | - | 1 | 1 |
| GMV-2708WM/X-X | - | - | - | - | - | 2 | - | - | - | - | - | 2 |
| GMV-2764WM/X-X | - | - | - | - | - | 1 | 1 | - | - | - | - | 2 |
| GMV-2819WM/X-X | - | - | - | - | - | 1 | - | 1 | - | - | - | 2 |
| GMV-2884WM/X-X | - | - | - | - | - | 1 | - | - | 1 | - | - | 2 |
| GMV-2924WM/X-X | - | - | - | - | - | 1 | - | - | - | - | 2 | 1 |
| GMV-2989WM/X-X | - | - | - | - | - | 1 | - | - | - | - | 1 | 2 |
| GMV-3054WM/X-X | - | - | - | - | - | 1 | - | - | - | - | - | 3 |
| GMV-3100WM/X-X | - | - | - | - | - | - | - | 1 | - | - | 1 | 2 |
| GMV-3165WM/X-X | - | - | - | - | - | - | - | 1 | - | - | - | 3 |
| GMV-3230WM/X-X | - | - | - | - | - | - | - | - | 1 | - | - | 3 |
| GMV-3270WM/X-X | - | - | - | - | - | - | - | - | - | - | 2 | 2 |
| GMV-3335WM/X-X | - | - | - | - | - | - | - | - | - | - | 1 | 3 |
| GMV-3400WM/X-X |

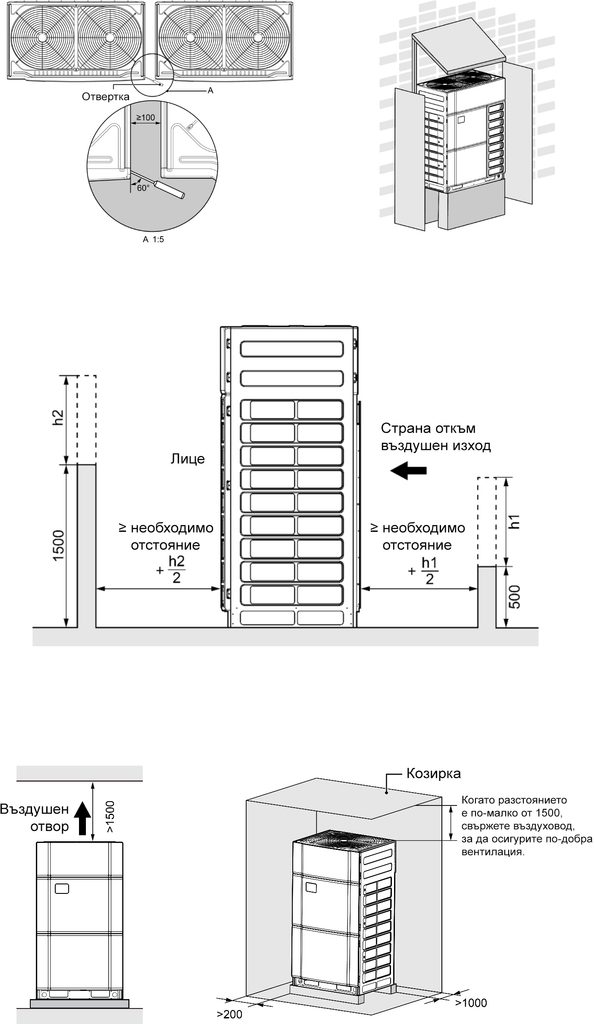

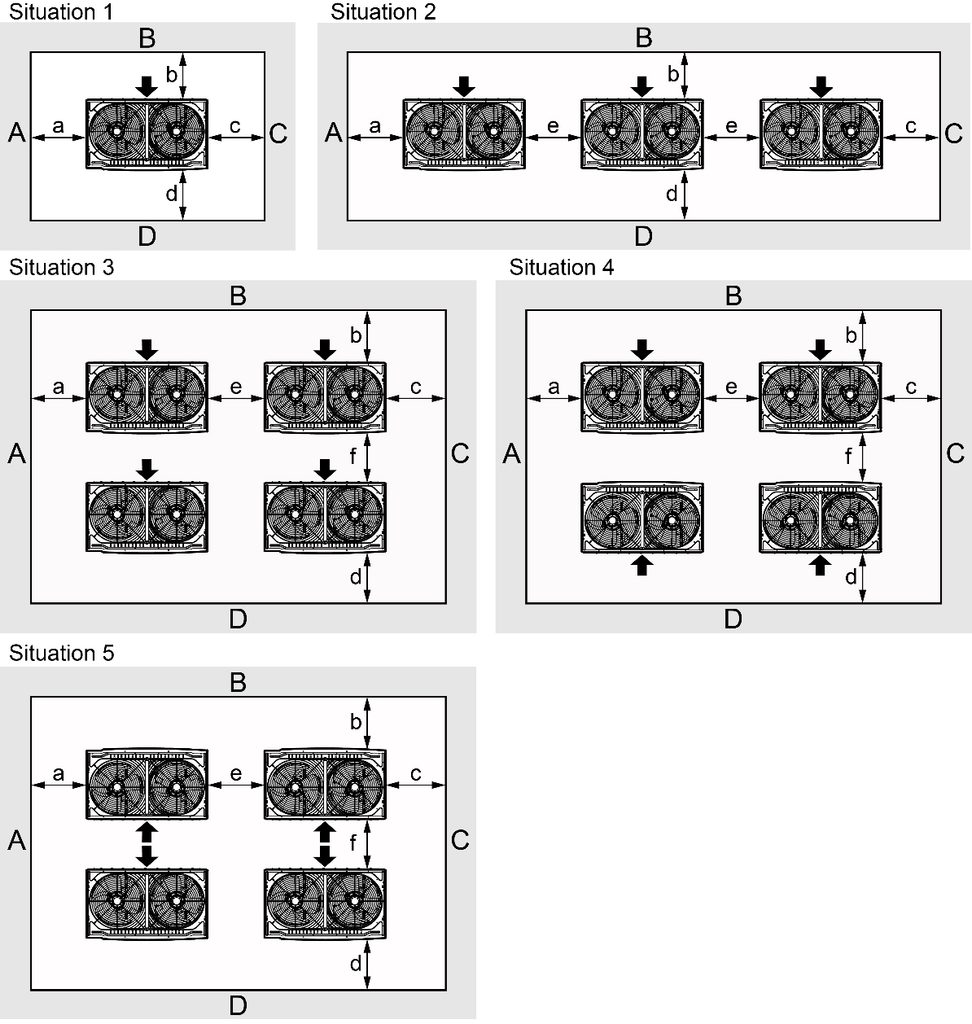

Отстояния
| Situation | A+B+C+D | A+B |
| 1 | a≥300 b≥100 c≥100 d≥500 | a≥300 b≥300 |
| 2 | a≥300 b≥100 c≥100 d≥500 e≥100 | a≥300 b≥300 e≥400 |
| 3 | a≥300 b≥100 c≥100 d≥500 e≥200 f≥600 | - |
| 4 | a≥300 b≥100 c≥100 d≥100 e≥200 f≥500 | - |
| 5 | a≥300 b≥500 c≥100 d≥500 e≥200 f≥900 | - |

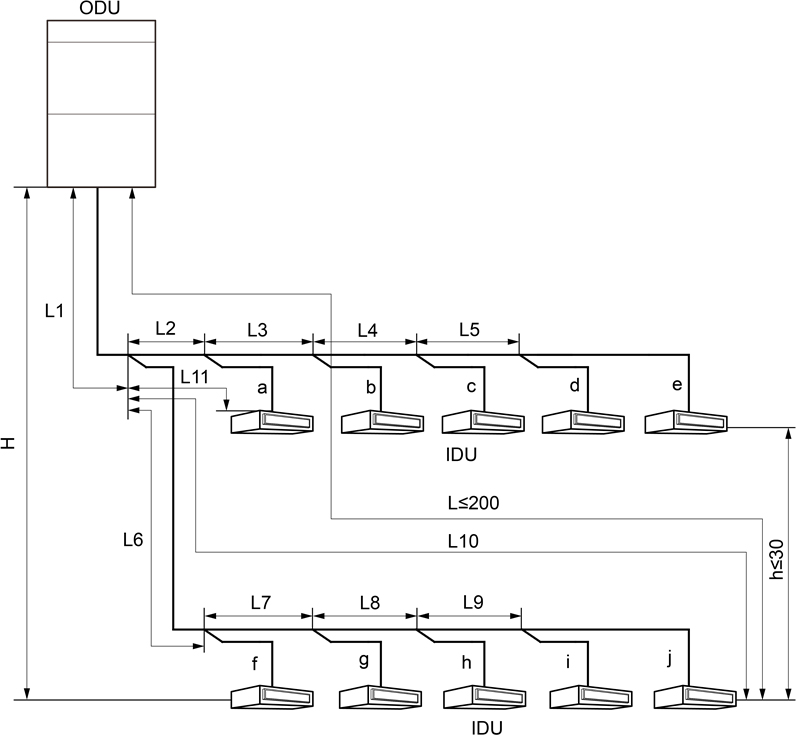

Тръбно свързване
| Дължина [m] | Забележка | |
| Обща дължина на свързан тръбен път | ≤ 1000 | |
| Реална дължина на тръбния път между външно тяло и най-далечното вътрешно тяло | ≤ 200 | L1+L6+L7+L8+L9+j |
| Еквивалентна дължина на тръбния път между външно тяло и най-далечното вътрешно тяло | ≤ 240 | — |
| Разстояние между първото разклонение и най-далечното вътрешно тяло | ≤ 120 | L6+L7+L8+L9+j |
| Разлика в денивелацията между външно и вът - Външното тяло се намира над вътрешните тела | ≤ 100 | — |
| Разлика в денивелацията между външно и вът - Външното тяло се намира под вътрешните тела | ≤ 110 | — |
| Разлика в денивелацията между вътрешни тела | ≤ 30 | — |
